【15】WDW-200A微机控制电子万能试验机
分享到:

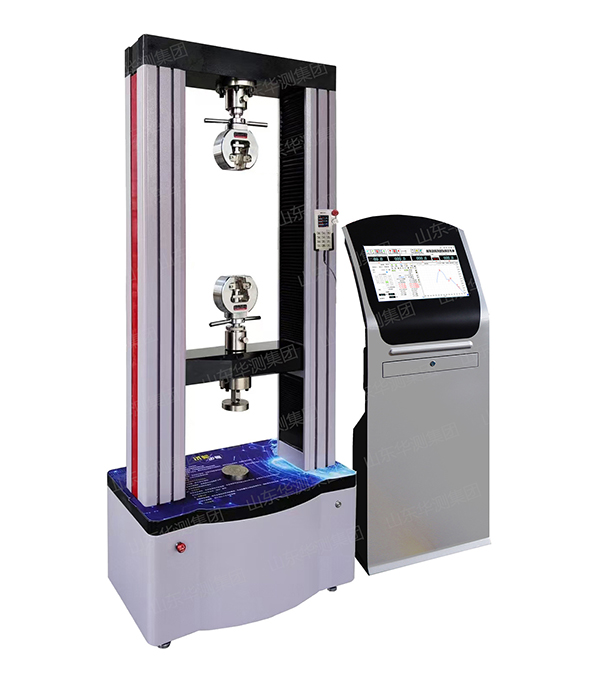

【15】WDW-200A微机控制电子万能试验机

产品详情

产品概况:

        微机控制电子万能试验机是专门针对高等院校、科研院所而设计的新一代双空间微机控制电子万能试验机。试验机主机与辅具的设计借鉴了日本岛津的先进技术,外形美观,操作方便,性能稳定可靠。计算机系统通过思达控制器,经调速系统控制伺服电机转动,经减速系统减速后通过精密丝杠副带动移动横梁上升、下降,完成试样的拉伸、压缩、弯曲等多种力学性能试验,无污染、噪音低,效率高,具有非常宽的调速范围和横梁移动距离,另外配置种类繁多的试验附具,在金属、非金属、复合材料及制品的力学性能试验方面,具有非常广阔的应用前景。

   该机广泛应用于建筑建材、航空航天、机械制造、电线电缆、橡胶塑料、纺织、家电等行业的材料检验分析,是科研院校、大专院校、工矿企业、技术监督、商检仲裁等部门的理想测试设备。 该机采用调速精度高、性能稳定的伺服调速系统及伺服电机作为驱动系统,思达控制器作为控制系统核心,以WINDOWS为操作界面的控制与数据处理软件,实现试验力、试验力峰值、横梁位移、试验变形及试验曲线的屏幕显示,所有试验操作均可以通过鼠标在计算机上自动完成。良好的人性化设计使试验操作更为简便。综合以上各项技术,该机可以实现试验力、速度及位移等参数的闭环控制,可实现恒应力、恒应变、恒位移、恒速等控制模式,并且各种控制模式之间可以平滑切换。该机完全满足国家标准GB/T228-2002《金属材料室温拉伸试验方法》的要求,同时可根据GB、ISO、JIS、ASTM、DIN及用户提供多种标准进行试验和数据处理,并且具有良好的扩展性。


主要技术指标

序号

名称

主要技术参数

1

最大试验力

200kN

2

试验机级别

0.5级

3

试验力测量范围

(1~200)kN

4

试验力准确度

优于示值的±0.5%

5

横梁位移测量

分辨力≥0.015mm

6

位移相对误差

小于±0.3%

7

横梁速度范围

0.005mm/min~300mm/min,无级调速、任意设定

8

有效压缩空间

600mm(可定制)

9

试验有效宽度

550mm(可定制)

10

传动系统

带轮差级传动,涨紧力≥1Kg,无间隙

11

电源电压

单相,220V±10%,50Hz

12

工作环境

室温~30℃,相对湿度不超过80%

闭环控制

13

试验力

等速率控制

0.1~100% FS/min

控制范围

1~100%FS

等速率控制精度

±1%设定值

14

变   形

等速率控制

0.01~100% FS/min

控制范围

1~100%FS

等速率控制精度

±1%设定值

15

位   移

等速率控制

0.01~500mm/min

等速率控制精度

±1%设定值

16

恒试验力、恒变形、恒位移速率控制精度

±1%设定值


主要配置明细表

序号

名称

说明

数量

制造厂家

1

试验机主机

龙门结构

1台

华测集团

2

主机导向光杠

用于支撑导向

4根

华测集团

3

滚珠丝杠副

KGS系列

2

中国台湾

4

同步带轮传动系统

用于传动

1个

进口或国产

5

全数字交流伺服电机

伺服控制

1台

日本进口或国产

6

驱动器

伺服控制器

1台

日本进口或国产

7

手动控制盒调速系统

移动式调整空间

1套

华测集团

8

专用测控软件

VC++语言编程

1套

华测集团

9

试验力测量采集系统

美国AD电子器件

1套

美国进口

10

变形测量采集系统

美国AD电子器件

1套

美国进口

11

位移测量采集系统

美国AD电子器件

1套

美国进口

12

高精度负荷传感器

品牌可选

1只

美国进口或国产

13

光电编码器

品牌可选

1只

日本进口或国产

14

试验装置

几百种工装任意选配

2

华测集团

15

静音液压站

钳口制动装置

1台

华测集团

16

操作控制台

触摸屏

1套

联想或HP

17

打印机

彩色打印机

激光打印机、任意选择

1台

HP或佳能

18

认证机构

CNAS 校准证书

CE欧盟认证

1份

第三方检测机构


以上参数仅供参考,参数以厂家技术方案为准,详细请电话咨询。
